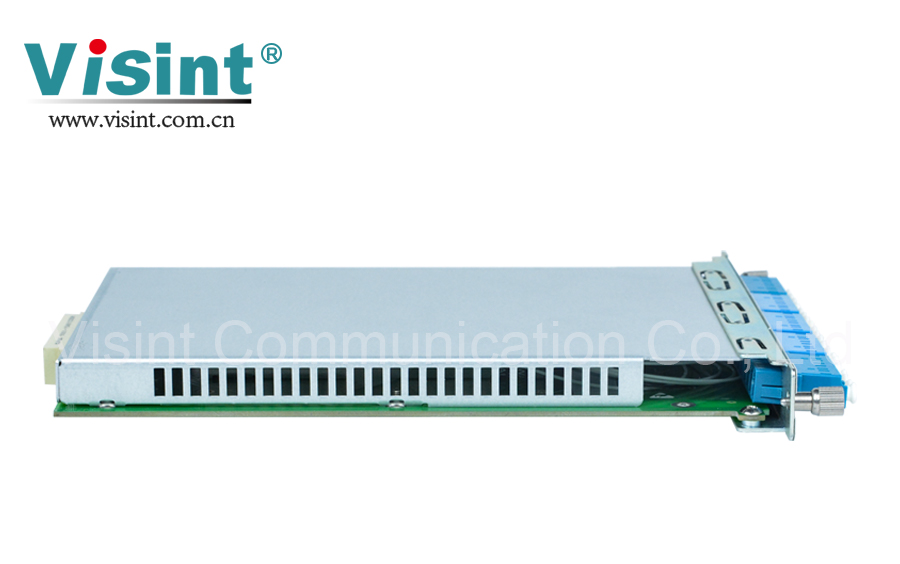

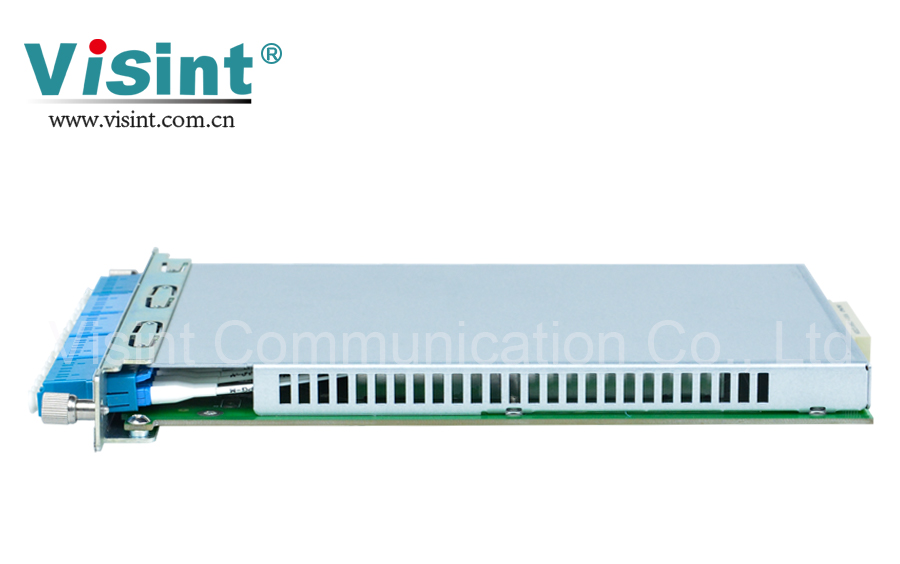

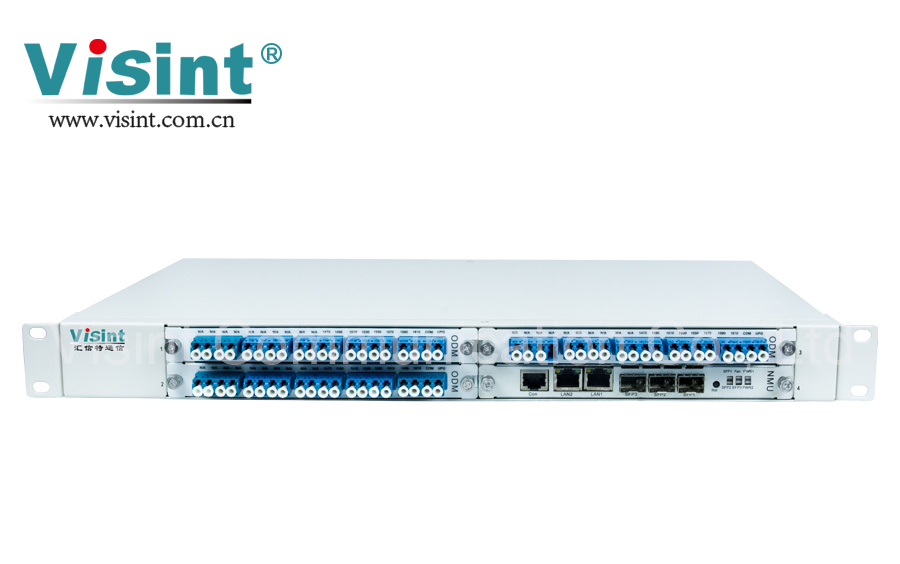

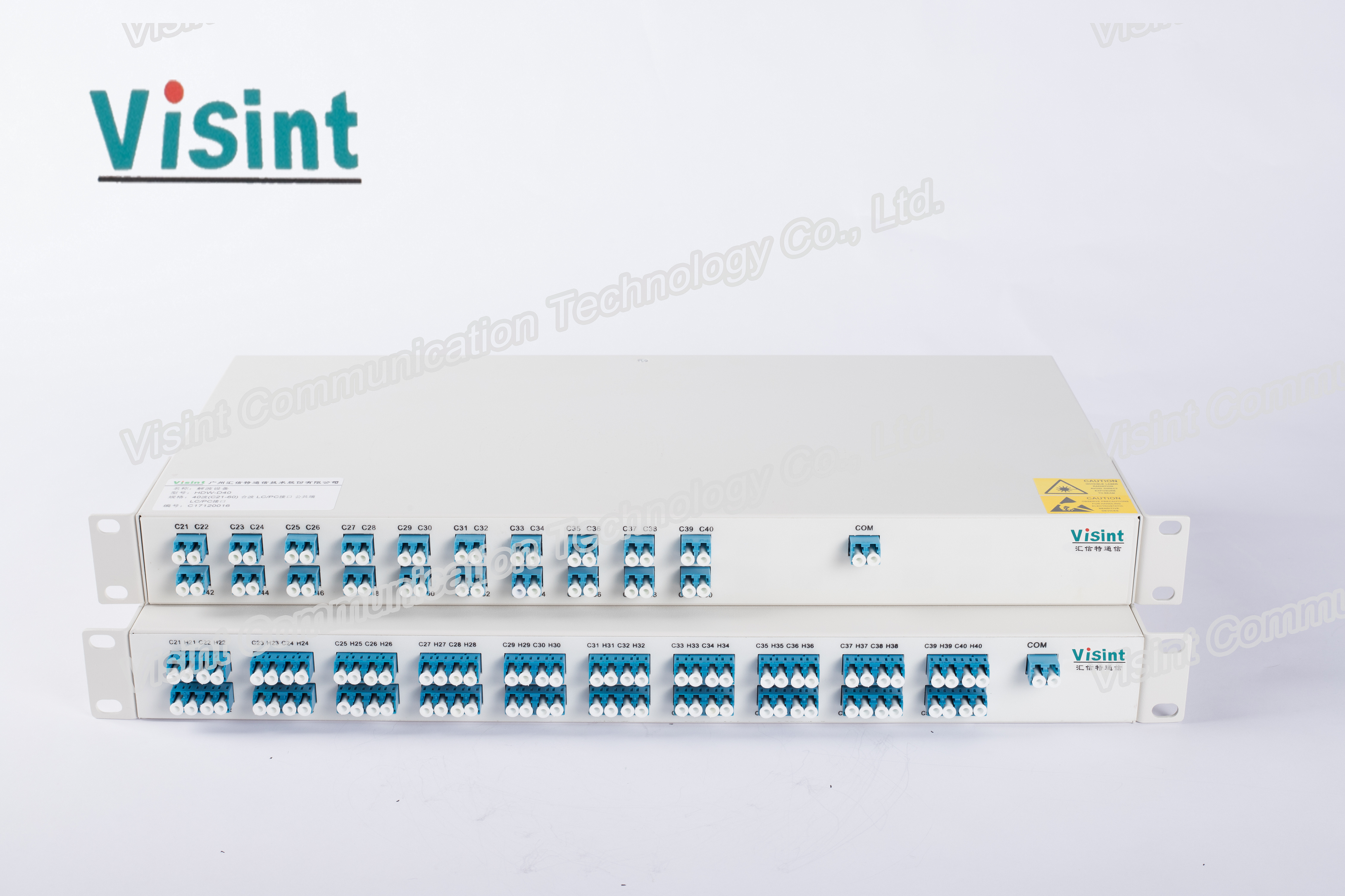

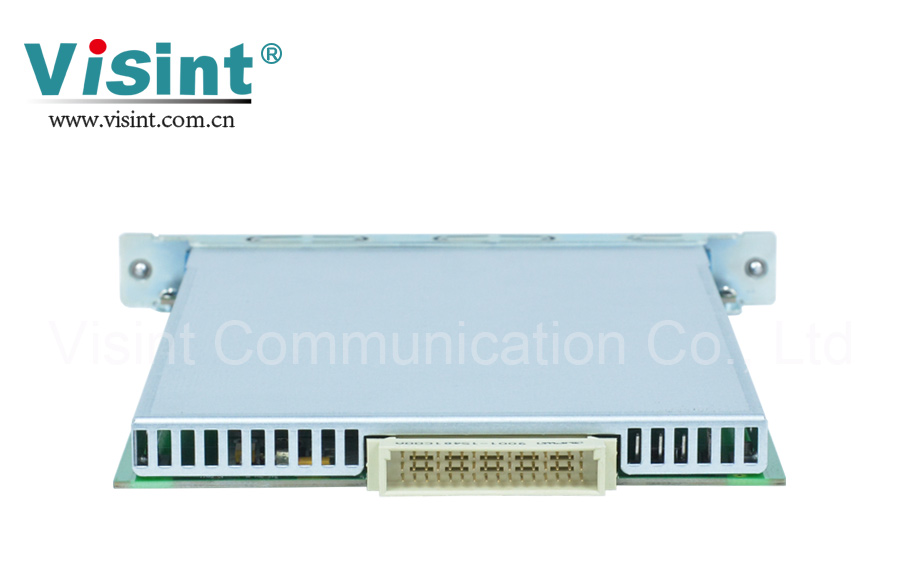

ODM复用/解复用板（设备）
产品概述
ODM复用/解复用板（设备）是汇信特通信推出的粗波分（CWDM）/密集波分（DWDM）复用器，可将CWDM或者DWDM的通道进行合波分波, 极大的节省客户的光纤资源，可根据客户需求灵活变更网络配置。频率间隔为100GHz DWDM系统支持平滑升级到48波，频率间隔为50GHz DWDM系统支持平滑升级到96波，频谱利用率更高，节约频带资源。CWDM系统支持平滑升级到18波。
立即询价
ODM复用/解复用板(设备）是汇信特通信推出的粗波分（CWDM）/密集波分（DWDM）复用器，可将CWDM或者DWDM的通道进行合波分波, 极大的节省客户的光纤资源，可根据客户需求灵活变更网络配置。频率间隔为100GHz DWDM系统支持平滑升级到48波，频率间隔为50GHz DWDM系统支持平滑升级到96波，频谱利用率更高，节约频带资源。CWDM系统支持平滑升级到18波。
支持最大96波可定制。
纯无源无需供电、调试，透明传输。
支持在线升级扩容，维护简单，操作方便。
支持CWDM和DWDM（100GHZ或50GHZ）应用。
支持单纤单向、单纤双向、双纤双向等多种场景应用。
低插入损耗、通道隔离度高、高可靠性和稳定性，符合GR-1221标准。
支持基于SNMP统一网管平台，网管方式CLI 、Web、NetRiver（图形化界面）。
支持本地和远程控制功能。
系统参数 | 技术指标 | |
波长范围 | CWDM：1271nm~1611nm DWDM：C-Band（100GHZ或50GHZ） | |
通道间距 | CWDM：20nm DWDM:0.8nm/0.4nm | |
通带宽度 | CWDM：±6.5nm DWDM：0.1nm | |
通带平坦度 | <0.5dB | |
通道插入损耗 | 4CH：<1.0dB、6CH：<2.0dB、8CH：<2.5dB、12CH：<2.8dB 16CH：<3.2dB、40CH：<5.5dB、48CH：<5.5dB、80CH：<5.5dB、96CH：<5.5dB | |
相邻通道隔离度 | >28dB | |
非相邻通道隔离度 | >30dB | |
偏振相关损耗 | <0.1dB | |
偏振模式色散 | <0.1ps | |
回波损耗 | >45dB | |
最大输入光功 | >300mw | |
网管方式 | CLI、NetRiver、Web | |
板卡尺寸 | 单板卡：177（W）× 20（H）× 225（D）（mm） 单机箱：482（W）× 177（H）× 250（D）（mm） | |
环境要求 | 工作温度 | -5℃ ~ 45℃ |
存储温度 | -40℃ ~ 80℃ | |
相对湿度 | 5%~95% 无凝结 | |
安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 | |
功耗 | <2W | |
汇信特Vispace 1000系列产品光复用解复用设备广泛应用于解决传输中光缆资源不足的问题。采用介质膜滤波器（TFF）技术和平面光路（PLC）技术制作，将多个光载波信号复用到一芯光纤上传输，对业务透明传输，支持双纤双向、单纤双向，单纤单向等类型。
双纤双向将多个光载波信号复用到二芯光纤上传输，实现利用二芯光纤传输多路业务，从而大大降低投资成本和节约光缆铺设时间。
图1 合分波双纤双向应用图
单纤单向利用光可逆特性，将多个光载波信号复用到一芯光纤上传输，实现利用一芯光纤传输多路业务，从而大大降低投资成本和节约光缆铺设时间。
图2 合分波单纤双向应用图
平滑升级是在原波分系统中通过合分波器的扩展口接入合分波器已达到在不影响原有业务情况下平滑升级扩容。
图3 合分波平滑升级应用图
