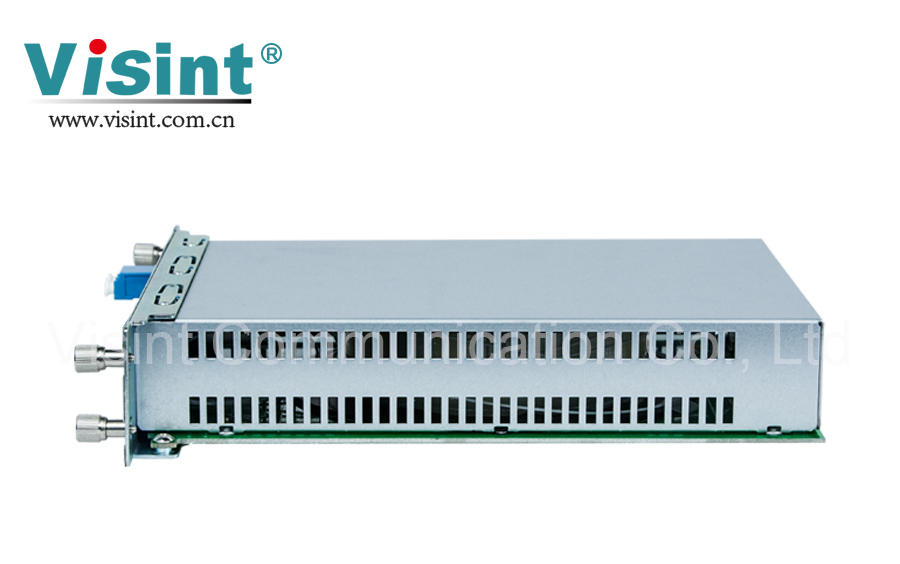

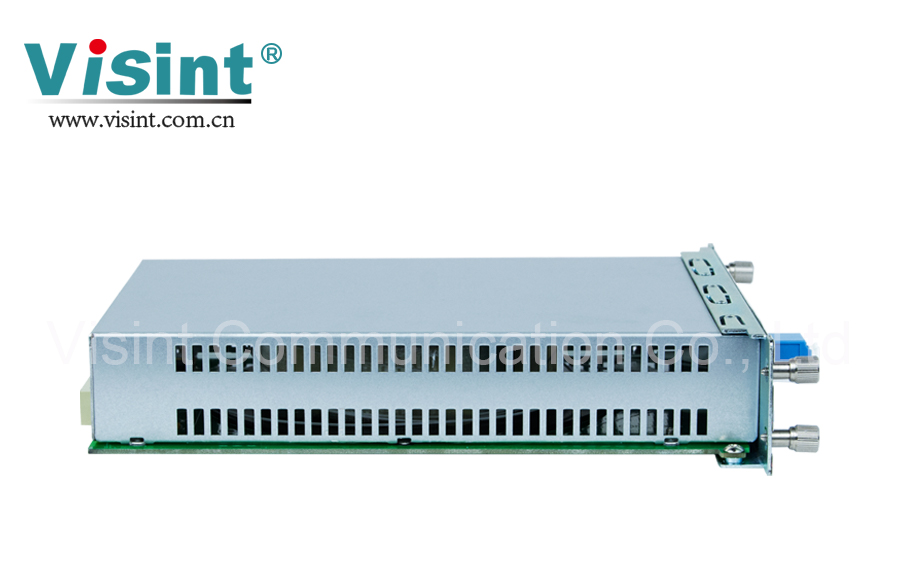

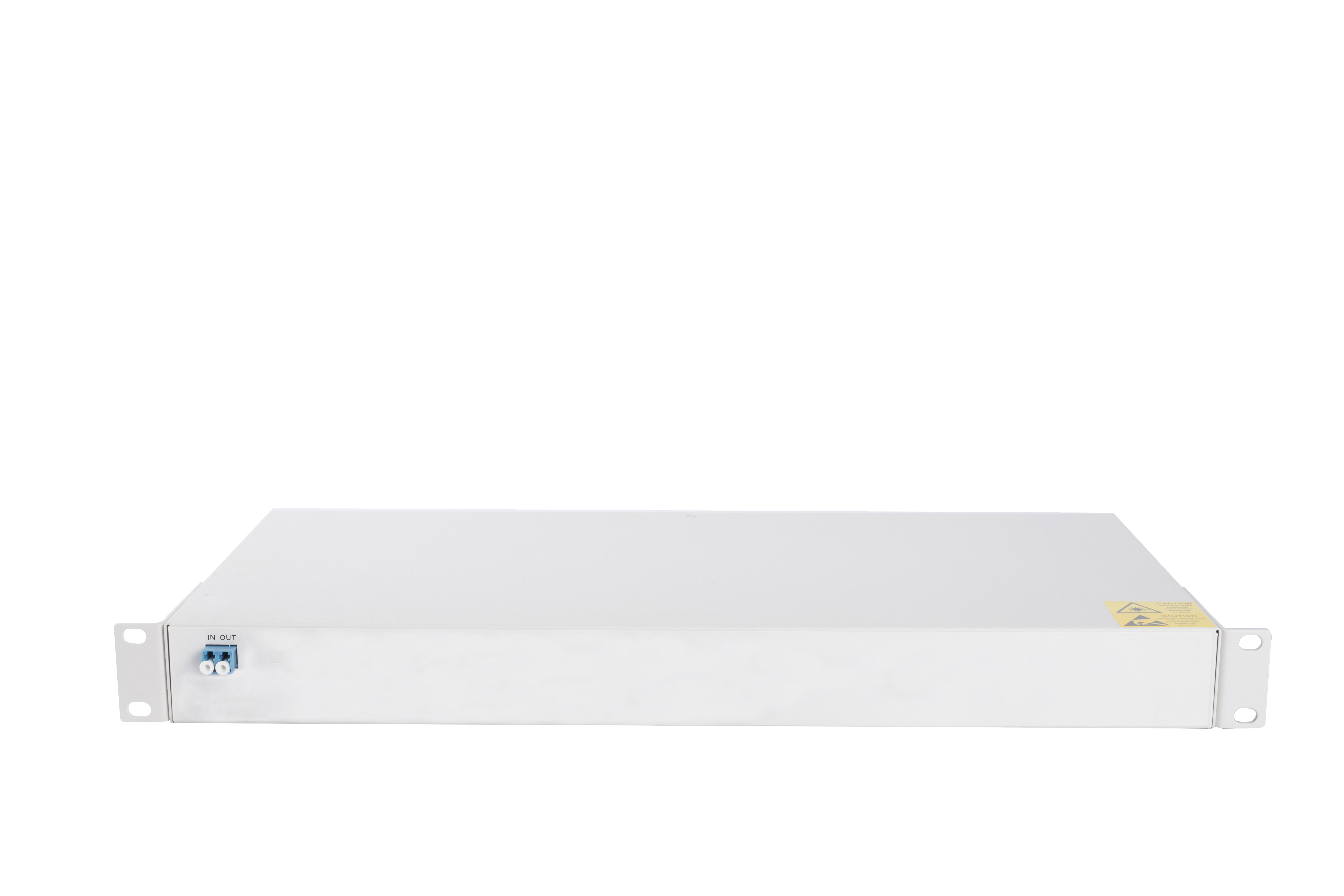

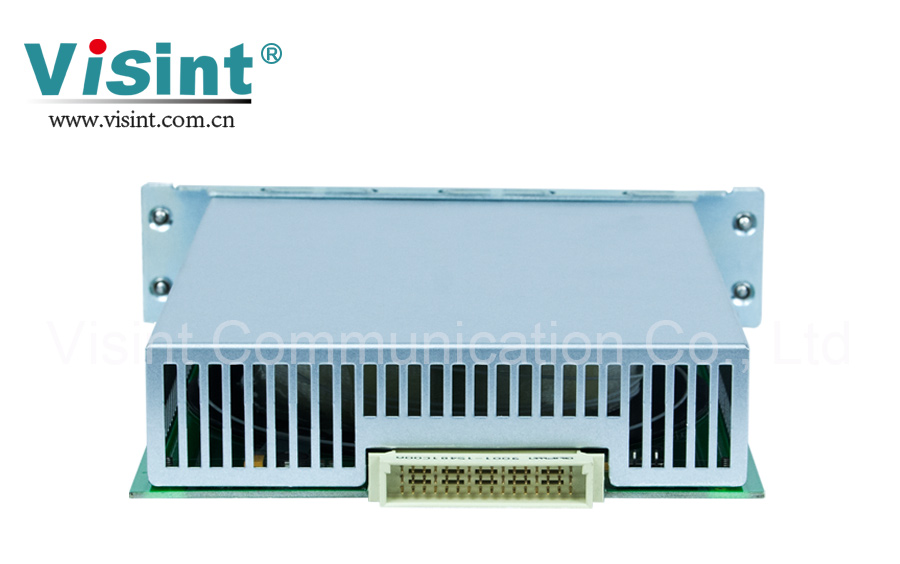

固定色散补偿（DCM）
产品概述
DCM固定色散补偿板是汇信特通信研发用于高速长距通信系统中解决光纤色散问题而设计，针对现已铺设的G.652&G.655标准单模光纤进行色散补偿的新型单模光纤。DCM具备斜率补偿功能，它能够为标准单模光纤（G.652）在C波段内进行宽波段的色散斜率补偿，使系统残余色散得到优化。它基于成熟可靠的光纤工艺，可提升光传输系统的性能，在1550nm波长的色散范围可以达到-10至-2100ps/nm，并可提供中心波长和色散有特殊要求的产品。
立即询价
DCM固定色散补偿板是汇信特通信研发用于高速长距通信系统中解决光纤色散问题而设计，针对现已铺设的G.652&G.655标准单模光纤进行色散补偿的新型单模光纤。DCM具备斜率补偿功能，它能够为标准单模光纤（G.652）在C波段内进行宽波段的色散斜率补偿，使系统残余色散得到优化。它基于成熟可靠的光纤工艺，可提升光传输系统的性能，在1550nm波长的色散范围可以达到-10至-2100ps/nm，并可提供中心波长和色散有特殊要求的产品。
低插入损耗，低偏振模色散。
DWDM系统宽波段色散补偿。
G.652光纤C波段100％斜率补偿（标准值）。
性能指标通过Telcordia GR-2854-CORE。
可靠性通过Telcordia GR-2854-CORE。
可提供不同的包装样式、连接器类型和跳线长度。
支持基于SNMP统一网管平台，网管方式CLI、Web、NetRiver（图形化界面）。
系统参数 | 技术指标 | ||||||
色散补偿器@1545nm （Ps/nm） | 10Km | 20Km | 40Km | 60Km | 80Km | 100Km | |
-170±20 | -340±20 | -670±20 | -1000±20 | -1340±20 | -1680±20 | ||
相对色散@1545nm （Nm-1） | 0.0036±20%（通用），0.0036±10%（高级） | ||||||
插入损耗 @1525-1565nm（dBm） | ≤2.2 | ≤3.2 | ≤4.5 | ≤6 | ≤7.7 | ≤9.3 | |
偏振模色散（ps） | ≤0.6 | ≤0.7 | ≤0.8 | ≤0.9 | ≤1.0 | ≤1.1 | |
偏振模色散（典型）（ps） | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |
偏振相关损耗（dB） | ≤0.1 | ||||||
布里渊散射阈值（dBm） | 最小值6 | ||||||
非线性系统（n2/Aeff） | 最大值1.4*10-9 | ||||||
有效面积（Aeff） | 最小值20 | ||||||
板卡尺寸 | 177 （W）× 40（H）× 225（D）（mm） | ||||||
环境要求 | 工作温度 | -5℃ ~ 45℃ | |||||
存储温度 | -40℃ ~ 80℃ | ||||||
相对湿度 | 5% ~ 95% 无凝结 | ||||||
安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 | ||||||
汇信特Vispace 1000系列产品色散补偿设备广泛应用于解决光通信长距离传输因色散和非线性失真而距离受限问题。该设备串联在光通信线路上，对业务完全透明，配合放大设备根据光通信系统需要放置。
图1 色散补偿应用图
