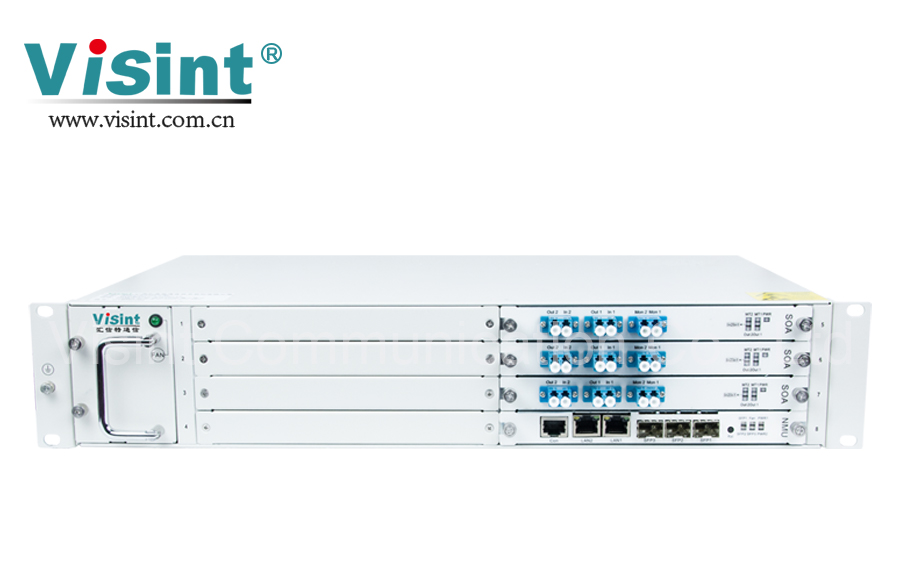

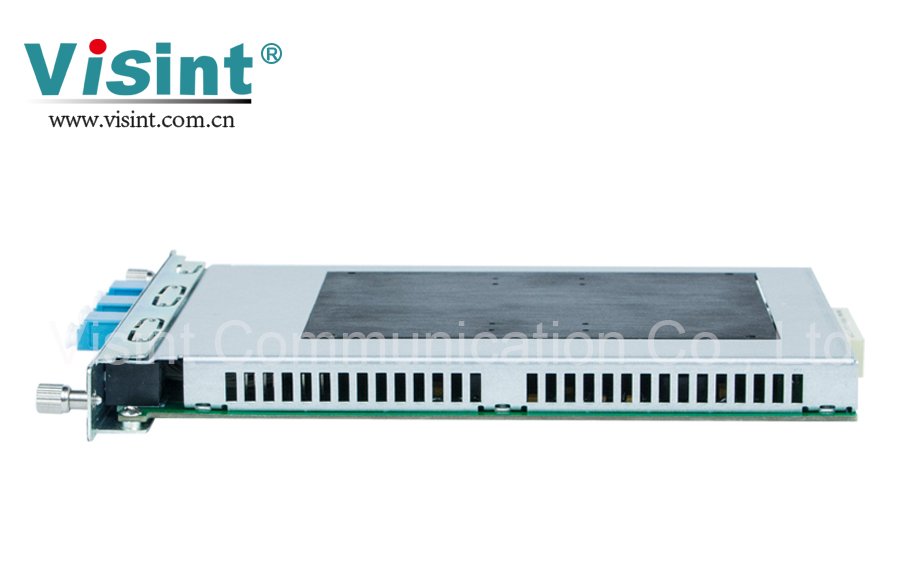

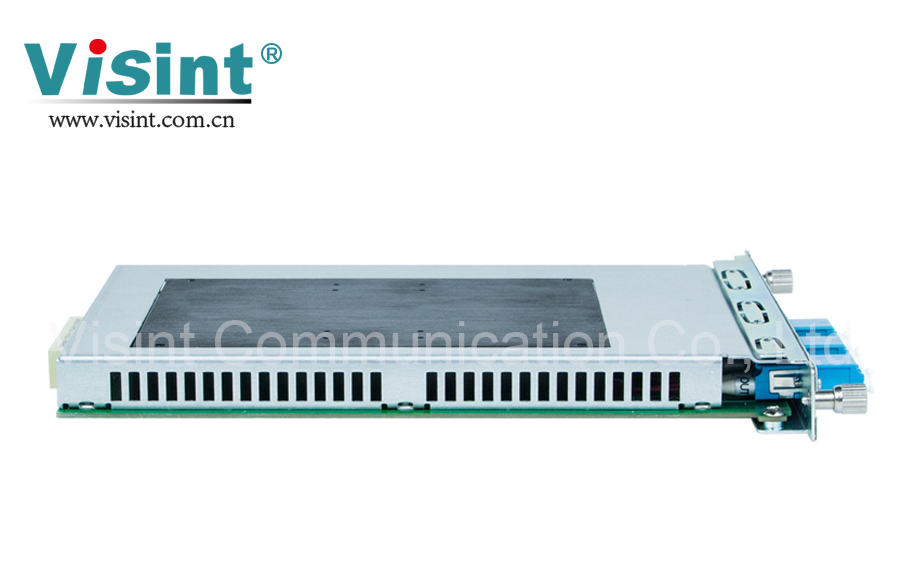

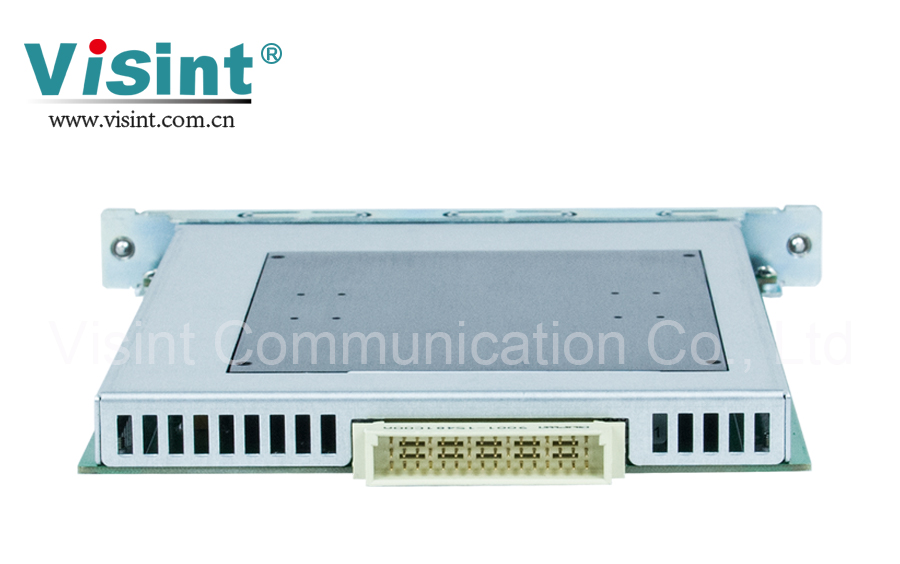

半导体光放大板（SOA）
产品概述
SOA放大板是汇信特通信研发用于解决O波段光信号放大问题而设计的半导体光放大模块，兼容100G/40G/10G等不同速率的业务信号，增益带宽范围1230nm~1360nm，单板最多可同时实现4路业务信号放大，可用于信息安全系统或数据传输系统等多种应用场景。
立即询价
SOA放大板是汇信特通信研发用于解决O波段光信号放大问题而设计的半导体光放大模块，兼容100G/40G/10G等不同速率的业务信号，增益带宽范围1290nm~1330nm，单板最多可同时实现4路业务信号放大，可用于信息安全系统或数据传输系统等多种应用场景。
支持O波段的光放大。
支持100G/40G/10G速度。
支持最大饱和输出功率+10dB，最小输入功率-20dB。
支持基于SNMP统一网管平台，网管方式CLI、Web、NetRiver（图形化界面）。
可监控：泵浦驱动电流、泵浦输出功率、泵浦开关、泵浦温度、输入光功率、输出光功率、模块温度。
支持可设置泵浦开关、输入输出光功率可调。
系统参数 | 技术指标 | |
波长范围 | 1290nm~1330nm | |
输入功率范围 | -20dBm~+3dBm | |
输出功率范围 | +10dBm | |
单路增益 | 12dB~20dB | |
噪声指数 | 7.5dB~8dB | |
增益平坦度 | 2.0dB | |
均匀性 | 1.0dB | |
稳定性 | 0.5dB | |
偏置电流 | 300mA | |
偏振相关增益 | 2.0dB | |
网管方式 | CLI、NetRiver、Web | |
板卡尺寸 | 177 （W）× 20（H）× 225（D）（mm） | |
环境要求 | 工作温度 | -5℃ ~ 45℃ |
存储温度 | -40℃ ~ 80℃ | |
相对湿度 | 5% ~ 95% 无凝结 | |
安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 | |
功耗 | <24W | |
汇信特Vispace 1000系列产品光放大设备广泛应用于数据机房互联、城域网、接入网等网络。该设备串联在业务线路上，高效地对信号进行再放大、再定时和再整形处理，对业务完全透明，支持多种速率从100Mbps到100Gbps的速率均支持。
多通道放大是光放大设备（EDFA）串联在业务线路中，可对一芯光纤中多个波长业务光信号统一放大。

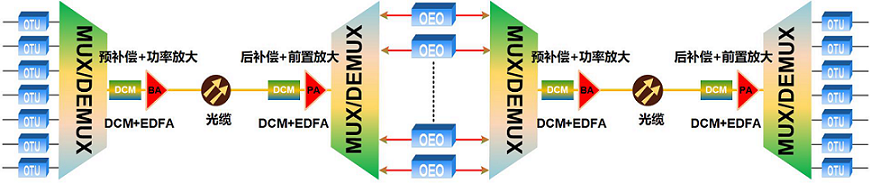

图1 放大器应用图
单通道放大是中继放大设备（OEO）串联在链路中，广泛应用于光纤网络中对单通道光信号放大。

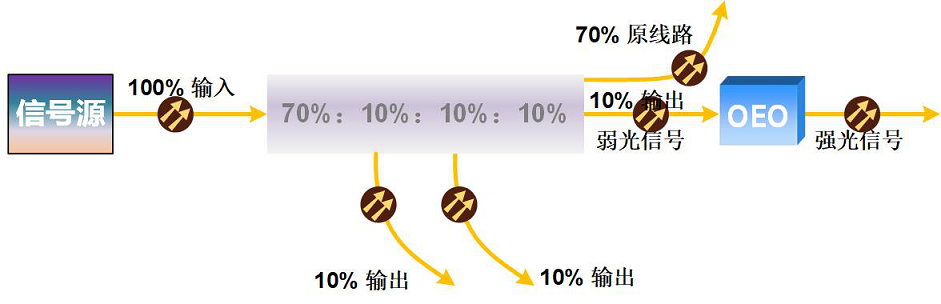

图2 OEO放大应用图
